聲明：這三個圖片來自同濟大學羌寧教授“第十四屆VOCs減排與控制會議”的ppt。

圖一：30℃不同濕度下的活性炭對甲苯的吸附平衡線圖

左側第二列數據，300mg/m3的甲苯氣體，在相對濕度80%時，吸附容量?jī)H為5%，在相對濕度60%時吸附容量為12.5%，在相對濕度是40%的時候，吸附容量為15%

在這三種不同相對濕度下，吸附容量比例為 1 : 2.5 : 3 ，成倍的差距，比我們想象中的要大得多。

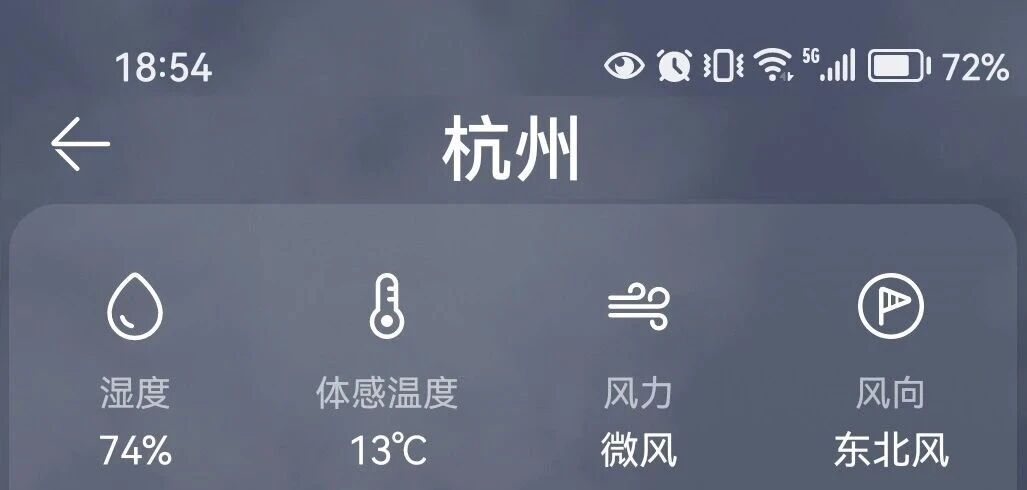

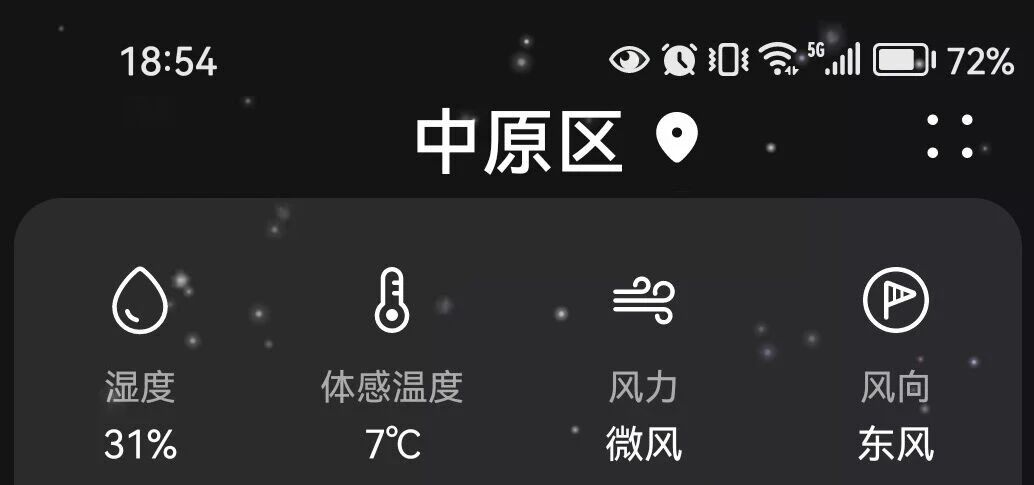

下面三張圖片為2025年12月1日傍晚，北京和鄭州的相對濕度是30%，上海和杭州的相對濕度是72%。那么，很容易得出結論，北京、鄭州地區活性炭吸附容量是上海和杭州地區吸附容量的3倍以上。

圖二：200mg/m3甲苯氣體在不同RH下吸附穿透曲線圖

為了便于對比，我畫了一條紅色的線。假設穿透點為40mg/m3，那么相對濕度40%、60%和80%時，穿透時間分別為300min、800min、1050min。

穿透時間比例接近 1 : 2.7 : 3.5，成倍的差距。

圖三：500mg/m3甲苯氣體在不同RH下吸附穿透曲線圖

我們?nèi)匀患僭O(shè)穿透點為40mg/m3，那么相對濕度40%、60%和80%時，穿透時間分別為200min、450min、610min。

穿透時間比例接近 1 : 2.2 : 3 ，成倍的差距。

結論：

1、很多人都知道溫度對活性炭吸附能力有影響，看了這三個圖之后，才知道濕度的響居然是倍增的。

2、與長三角和珠三角地區對比，北方城市如2+26城市更加適合使用活性炭吸附技術。

3、相關部門在制定標準的時候，尤其是使用時間上，不建議照搬其他地方的數據，比如500h和3個月。（如果珠三角和長三角選用500h的話，那么2+26城市建議使用時長為1500h和9個月。）

其實，我們應該發揮一下批判性思維的精神，親自去計算一下，當別人說他畝產萬斤的時候，我們不去盲從。

按1:5000蜂窩活性炭的裝填量,1萬風量配2m3蜂窩活性炭，按5%動態飽和吸附率，廢氣入口濃度按300mg/m3，吸附效率按90%，其可以使用的時間為：

2m3×380kg/m3×5%÷（10000m3/h×300mg/m3×90%）=14h

14h VS 500h，請君細品！

從這個計算公式里面可以看到，使用時間和動態飽和吸附率成正比，和廢氣的入口濃度成反比，吸附率越高，使用時間就越長，入口濃度越高，可以使用的時間就越短。

動態飽和吸附率受濕度影響很大，使用時長會相差2-3倍。
